一、概述

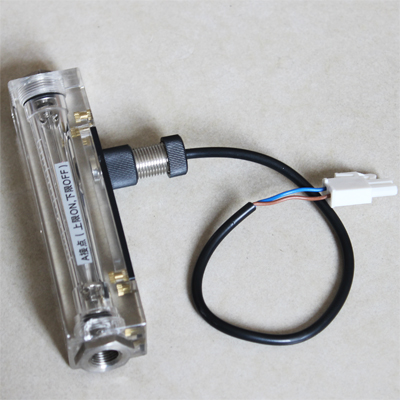

面板式流量计主要组成浮球、导杆、本体、外接等制成，有较好的耐腐性能，产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点，面板式有机玻璃转子流量计可广泛应用于净水设备、化工、环保、石油、医药、食品等工业部门。还可用于实验室等科学研究。
二、特点
面板式流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形管及其在内可以上下移动的浮子。当流体自下而上流经锥形管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
三、使用方式
〔1〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的最佳流量为流量计最大流量的50%-70%，尽量不要用到最高数。〕
〔2〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔3〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。
〔4〕流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。
四、面板式流量计技术参数
五、面板式流量计结构图及尺寸
注：中心距为F的是流量计安装用的固定螺钉M6×11.
