一、概述
长径喷嘴流量计具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高、压力损失小等特点可用于贸易结算。按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。无需实流标定。
二、测量原理
长径喷嘴流量计的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴流量计前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴流量计前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。由于喷嘴流量计采用椭圆弧形轮廓结构因而它压损较小，所须直管段短,精度高。
三、特点
1.结构简单,安装方便。
2.长径喷嘴流量计比孔板流量计的压力损失小，要求直管段长度也短。
3.无需实流校验，性能稳定。
4.可耐高温高压、耐冲击。
5.耐腐蚀性能比孔板好，寿命长。
6.精度高、重复性好、流出系数稳定。
7.椭圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。
8.整体锻造加工技术，造价较高。
四、主要技术参数
1.公称直径：20mm≤DN≤630mm
2.公称压力：PN≤42Mpa
3.工作温度：-40℃≤t≤550℃
4.雷诺数范围：0.25≤β≤0.44时，4000≤ReD≤107 0.44≤β≤0.8时，20000≤ReD≤107
5.喉径比：0.25≤β≤0.80
6.精度：0.5级、1级 、 1.5级、2级
7.参照标准：GB/T2624-2006、JJG640-94
8.连接方式：法兰连接、焊接、螺纹连接
五、结构形式

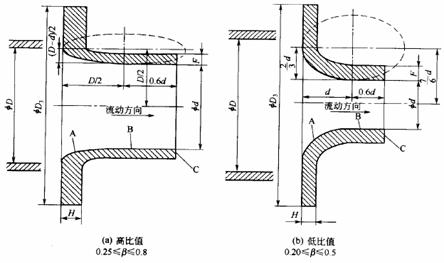

长径喷嘴流量计入口根据喉部结构不同分为高比值结构和地壁纸结构。结构如下表：
六、型号标记方法： LG-PZ-DN□-PN□- C/S/O 长颈喷嘴流量传感器
LG——基本型号；- CPZ——长颈喷嘴流量传感器
DN□——公称通径（㎜）例如DN200，为公称通径200㎜。
PN□——公称压力（Mpa）例如PN1.0，为公称压力1.0Mpa。
C/S/O——管道材质：C为碳钢，S为不锈钢，O其它材质。
