一、工作原理

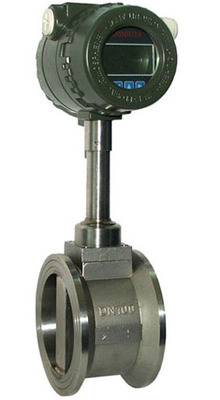

ARSLU现场显示电流输出型涡街流量计在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街
ARSLU电流型涡街流量计旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=St.V/〔（1-1.25d/D）d〕
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数
V－流体的平均流速
d－柱体流面宽度
D-管道内径
在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。
Q＝3600f/K或M=ρ3600 f/K
式中：K＝仪表常数（1/m³）。
M=质量流量
Q＝体积流量（m³/h）
ρ=介质密度（kg/m³）
F=频率Hz
二、主要技术指标
表(一)
测量介质 | 液体、气体、蒸汽（单相介质或可以认为是单相的介质） |
饱和蒸汽在干度≥85%时，可以认为是单相介质 |
介质温度(℃) | -40～+300； 350～450（电容式，协议订货） |
介质压力 | 1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的规格协议订货 |
允许振动加速度 | 电容式传感器:1.0～2.0g 压电式传感器：≤0.2g |
不确定度 | 1.0级 1.5级 2.5级 |
量程比 | 8:1 10:1 15:1 |
流量范围 | 液体：0.35~7.0m/s 气体：5.0~60.0m/s 蒸汽：6.0~70.0m/s |
规 格 | 满管式 | 法兰卡装式规格为DN15-DN300 |
插入式 | DN200-DN1500（超过DN1500可特殊订货） |
材 质 | 304，其他材质协议订货 |
雷 诺 数 | 正常2×10³~7*10 扩展1*10~7*10 |
阻力系数 | 满管式Cd≤2.6 |
防护等级 | 普通型：IP65 潜水型：IP68 |
防爆等级 | 本质安全型：EX（ia）ⅡCT2-T5 隔爆型：ExdⅡBT2-T5 |
环境条件 | 环境温度 | -40℃~+55℃（非防爆场所） -25℃~+55℃（防爆场所） |
相对湿度 | ≤90% |
大气压力 | 86~106kPa |
供电电源 | 脉冲型12VDC～ +24VDC 电流型 12VDC～+24VDC 4-20mA 电池供电3.6V |
输出信号 | 频率脉冲信号2~3000Hz 低电平≤1V 高电平≥5V |
二线制4-20mA信号 防爆型负载≤300Ω 非防爆型负载≤500Ω |
三、参比条件下涡街流量传感器工况流量范围表
仪表口径 (mm) | 液体 | 气体 |
测量范围 (m3/h) | 输出频率范围 (Hz) | 测量范围 (m3/h) | 输出频率范围 (Hz) |
15 | 0.3-6 | 88-580 | 2.2-38 | 240-2350 |
20 | 0.6-12 | 38-422 | 4-50 | 210-2132 |
25 | 1.2～16 | 25～336 | 8.8～55 | 190～1140 |
40 | 2～40 | 10～200 | 27～205 | 140～1040 |
50 | 3～60 | 8～160 | 35～380 | 94～1020 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
200 | 45～800 | 2～31 | 560～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 协议 |
| 协议 |
|
注：表中(300)～(1000)口径为插入式
四、常用气体介质的标准状态密度（20℃，绝压P=0.1MPa）
气体名称 | 密度(kg/m3) | 气体名称 | 密度(kg/m3) |
空气(干) | 1.2928 | 乙炔 | 1.1717 |
氮气 | 1.2506 | 乙烯 | 1.2604 |
氧气 | 1.4289 | 丙烯 | 1.9140 |
氩气 | 1.7840 | 甲烷 | 0.7167 |
氖气 | 0.9000 | 乙烷 | 1.3567 |
氨气 | 0.7710 | 丙烷 | 2.0050 |
氢气 | 0.08988 | 丁烷 | 2.7030 |
一氧化碳 | 1.97704 | 天然气 | 0.8280 |
二氧化碳 | 1.3401 | 煤制气 | 0.8020 |
